红外电液自动风门

1.液压自动风门概述：

风门自动控制装置适用于单扇或双扇、行人、行车或人车共用风门等设施处全自动控制，可控制两道或四道风门。液压自动控制装置能在不改变在现有风门设施结构情况下安装使用。液压系统安装后，风门能满足反风要求，在矿井停电情况下可靠人力开闭风门，安装方便，便于维护、动作领活、安全可靠。

2、 液压自动风门型号含义

       DYY-660K

3、 液压自动风门使用环境：

3.1  海拔高度不超过2000米；

3.2  周围环境温度5℃-40℃；

3.3  周围空气相对湿度不大于90％；

3.4  在有甲烷和煤尘爆炸危险的矿井中；

3.5  在无强烈颠簸振动的环境中；

3.6  在无足以破坏金属和绝缘性的腐蚀性气体及蒸气集中的地方，无淋水及侵入的地方。

4、 液压风门及电液控制结构组成：

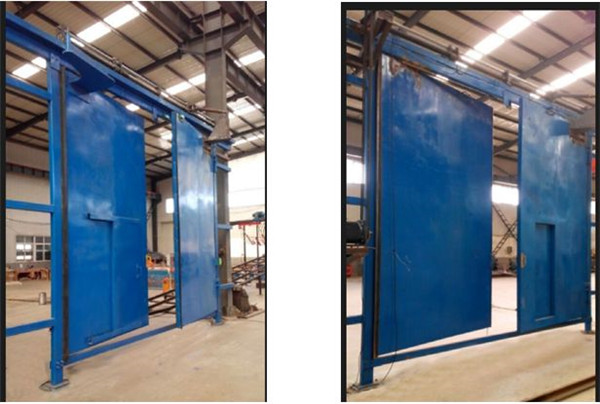

无压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接，使得风门能可靠关闭。

电控控制系统由矿用隔爆兼本安型风门电控装置用控制器、外接红传感器、位置传感器、语音声光报警箱、液压站、油缸等组成。

5、 无压风门及电液控制技术参数：

5.1  液压风门技术参数及数量

规格尺寸： 2200x2200 （宽*高），尺寸类型：经通过尺寸；

规格尺寸： 4000x3500 （宽*高），尺寸类型：经通过尺寸；

可根据矿方要求定制

数量：2套（4道）；

门框采用矩形管100*60*4，底梁50*50方管，门扇采用方管50*50*3，面板采用厚度2mm钢板；

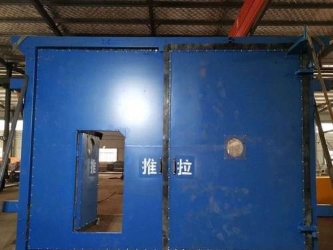

配推拉式调节风窗

门板表面平整光滑喷漆均匀，焊接要求满焊，焊接点打磨平滑；颜色为天蓝色；

门板框防腐除锈处理后喷漆；

5.2矿用隔爆兼本安型风门电控制器：

额定工作电压：AC127V。允许电压波动范围10％～-25％；

额定功率20W;

最高直流工作电压：DC 12V;

5.2 矿用本质安全型语音声光报警：

最高工作电压DC12V;

额定电流：500mA。

音响响度85dB,

光可见距离80米。

5.3 矿用本安型位置传感器：

输入电压：DC12V。

触点的额定负载容量：10mA～100mA。

传感器与磁铁有效感应距离0～20mm。

5.5 气动源要求：气压≧0.6MPa

6.1合作业绩

6.2 主要功能及工作原理：

 本装置在二道双扇风门的两端分别安装4个传感器（可选用按钮、红外、热释、光控制），在风门的两端形成检测器，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发生信号，A门动力源通电（可用气动或电动），打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况），在A门打开时，语音箱得到触发信号，使声光信号器动作，提示警示语“风门打开，请注意安全”并传承着红灯闪烁，B门语音箱有绿灯亮，B门有闭锁，以防止两扇门都打开影响煤矿安全，经过适当的延时（0～60s可以根据需要设定），A门自动关闭，等到传感器检测关闭到位后，警示语音、红灯关闭，绿灯常亮。

当有人或物体接近A门时，经A的门里和门外的红外传感器检测，在控制器的触发1或触发2端输出高电平（10～12.5）V经光电隔离后输入到控制器经逻辑判断后在B接线端子A门大气缸及开门语音端子输出控制三路电压（10～12.5）V。一路共电磁阀以驱动风门控制箱打开风门。二路控制A门声光语音箱发出语音警报（“风门打开，请注意安全” ）同时红灯闪烁。三路控制C端子上B门稍后语音，发出语音提示（“前方风门打开，请您稍后”）当人或者物体远离A门时红外传感器在控制触发1、触发2端输入低电平(0V)经光电隔离后控制器在经逻辑判断后延时7s在接线端子A门大气缸及开门语音端,输出三路低电平(0V),语音箱停止报警风门关闭。

对于B门控制逻辑与A门相同，控制器的C接线端子触发1、触发2为传感器输入端，C接线端子上的B门大气缸及开门语音和B接线端子上的A门稍后语音为三路输出控制端。

A门与B门相互闭锁，即A门动作时B门不能动作，B门动作时A门不动作。

7、安装使用方法及注意事项：

7.1  安装使用前应认真阅读说明书及安装图，接线方式见主机内接线标志。

7.1.1 主机应放在两风门中间位置，分别向两方接线。

7.1.2 红外线传感器安装在两风门的内外两侧，高度不超过1.2m，安装在双扇风门上时，内外侧距离风门3～3.5米左右为最佳距离；安装在单扇风门上时，外侧距离风门3.5～4米为最佳距离，风门内侧距离风门2.5～3米为最佳。有指示灯的是接收传感器，无指示灯的是发射传感器，在安装时发射和接受两传感器一定要对准，在通电状态下，传感器未对准时红指示灯亮，对准时指示灯不亮。

7.1.3声光语音箱安装在风门上方

7.1.4磁控开关安装在门梁上，磁铁安装在门上。在关门状态下，使磁控开关上的红点与磁铁正好对着，且相距不超过10mm。

7.2  检修时不得修改本安电路及关联电路中的元器件型号，规格及电器参数等。

7.3  风门自动控制器“严禁带电开盖及带电维修”。

7.4  风门自动控制器的内外壳必须接地

7.5  产品只能与说明书中规定动作的设备配接，与其他配接必须重经防爆检验

7.6  本装置应定期每月进行检查。变速箱应每月检查一次，看是否缺润滑油，传动钢丝绳出现毛刺时要及时更换。

7.7  如果用紧急开关时，主机必须断电后重新送电才能正常工作。送电时，严禁两风门开门及人员站在门中，一定注意关闭两风门后再确认送电，以保证人员安全。

8、运输及贮存

8.1  运输

包装后的控制器在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。产品在运输中，不应有剧烈的振动，冲击和倒放。

8.2  贮存

     包装后的控制器应能在温度为-10～+40℃，相对湿度不大于90％的环境中贮存一年以上。
